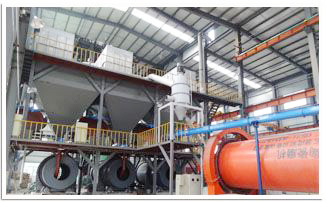

一、球磨機接AF系列氣流分級機工藝說明：
　　物料經粗破粉碎后，由提升機輸送到料倉，經可控加料裝置加入球磨機倉，物料在磨機內經粉碎介質反復碰撞、研磨粉碎后在排壓力與負壓風的作用下由球磨機末端排出磨倉，經過渡料倉輸送到氣流分級機，經氣流分級機分級后成品料隨負壓風在旋風和布袋收集器收集、包裝，不合格粗料由返料裝置返回到球磨機再次粉碎，形成開路循環粉碎工藝（此工藝 可根據物料做出調整）。
二、球磨機接AF系列氣流分級機工藝特點:
　　1、選用合理長徑比球磨機，配置AF系列精細氣流分級機，比同等產品能耗降低20%。
　　2、AF系列氣流分級機，具有切割點準、處理量大、提取率高等諸多特點。采用特殊的入料方式，分級機最大處理量可達到200T/h,采用特殊的分級葉輪結構可分選出D97=2um的超細粉體。
　　3、根據不同物料的特性，球磨機、分級機內襯及粉碎介質，可采用高鉻球、氧化鋁球、氧化鋯球、塑料球等材質，以保證高純度、高白度物料的粉碎要求。
　　4、球磨機粉碎介質的合理配比，AF系列分級機合理的分級結構，使輸出能量利用率最大化，物料粉碎面均衡，比同等產品小時產能增加5%-10%。
　　5、大型球磨機接氣流分級機成品可配套遠程氣力輸送系統，由單入口經氣流輸送管道輸送到多出口，多方位。全程密封輸送。
　　應用領域：氧化鋁、鋁礬土、碳酸鈣、高嶺土 、鉀長石、滑石、粉煤灰、礦渣、鋯英砂 、超細水泥、石英、反光材料等。

三、球磨機接AF系列氣流分級機技術參數（代表機型）

序號	設備配置	功率（Kw）	處理量（T/h）	成品細度（d97=um）
1	￠1.5 配AF200型	190	1-5	2-60
2	￠1.83配AF300型	340	3-10	2-60
3	￠2.2配AF400型	490	5-15	2-60
4	￠2.4配AF600型	625	10-30	2-60
5	￠2.4配AF800型	810	15-40	2-60
6	￠2.6配AF1000型	1200	30-80	4-60
7	￠3.0配AF1200型	1500	40-150	4-60
8	￠3.5配AF2000型	2350	60-200	5-60

可根據不同物料提供具體粉碎方案
